Litter Robot III - Blikající světla postupně nebo blikající všechna najednou

Většina z vás je zde, protože na ovládacím panelu vašeho Litter-Robota blikají 3 kontrolky. Někdy je tento problém způsoben vadným napájením nebo samotným motorem. Pokud i po ověření stavěcího šroubu na motoru a kontrole napětí na napájecím zdroji pomocí multimetru stále blikají kontrolky, pravděpodobně budete muset vyměnit Hall Effect Sensor.

Poznámka: Než tak učiníte, ujistěte se, že váš globus a její magnety jsou v pořádku a dobře na svém místě.

Pokud kontrolky na ovládacím panelu blikají, zprava doleva, zleva doprava nebo dohromady, problém je stále stejný: robot nedokázal správně sledovat polohu Zeměkoule. To je účel snímače Hall Effect; díky tomu je váš Litter-Robot tak inteligentní. Tyto senzory jsou navrženy tak, aby reagovaly na jakékoli magnetické pole. Když se zeměkoule otáčí, magnety uvnitř zeměkoule spustí snímač Hall Effect, což robotovi vrhačům umožní zjistit přesnou polohu zeměkoule.

Postupujte podle těchto kroků a budete moci bez problémů vyměnit kompletní kabelový svazek.

Poznámka: Snímač Hall Effect je součástí kabelového svazku a neprodává se samostatně.

Krok 1: Otevřete Ovládací panely

  • Odpojte napájecí zdroj svého Litter-Robot
  • Opatrně sejměte horní kryt a kouli

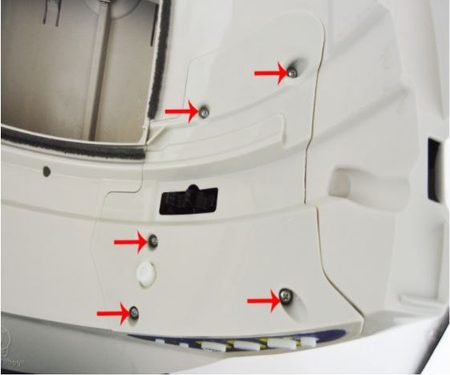

  • Vyhledejte 5 šroubů v horní části základny a odšroubujte je



Krok 2: Vyhledejte desku plošných spojů a senzory

  • Nyní byste měli vidět motor, desku plošných spojů a senzory Hall Effect
  • Opatrně odpojte 3 konektory na základní desce a vyjměte je
  • Odpojte 2 konektory motoru a vyjměte jej
  • Odstraňte pásku ze snímače Hall Effect
  • Vyhledejte a vyjměte kabelovou skříňku (žlutá šipka)

Poznámka: Snímač Hall Effect je připojen k kabelovému svazku a nyní jej nebudete moci odstranit.





Krok 3: Otevřete základnu

  • Otočte základnu dnem vzhůru a ujistěte se, že na ovládacím panelu nezůstala žádná volná část

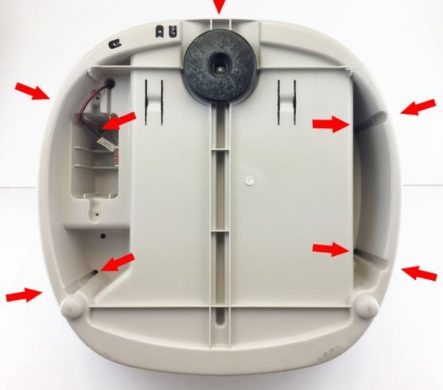

  • Vyšroubujte 9 šroubů





Krok 4: Odstraňte celý kabelový svazek

  • Opatrně odšroubujte nabíjecí konektor pomocí kleští (neztrácejte matici a podložku)
  • Odpojte konektor snímače (modrý a černý vodič)
  • Odpojte vodiče kapoty (fialové a černé vodiče)
  • Opatrně odstraňte vodiče baterie (červené a černé vodiče)





Krok 5: Nainstalujte nový kabelový svazek

  • Připojte zpět senzor (modrý a černý vodič)
  • Protáhněte konektory baterie v malém otvoru (červený a černý vodič)
  • Zašroubujte zpět konektor napájecího konektoru (bílé a černé vodiče)
  • Připojte zpět konektory kapoty (fialové a černé vodiče)

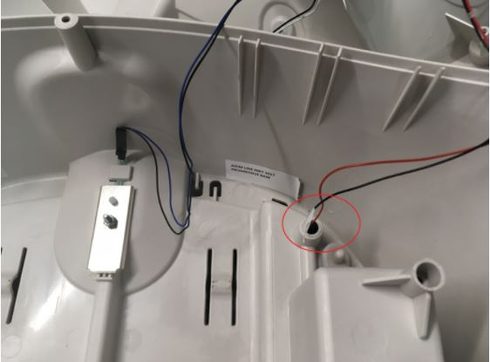

  • Protáhněte snímač Hall Effect otvorem v ovládacím panelu

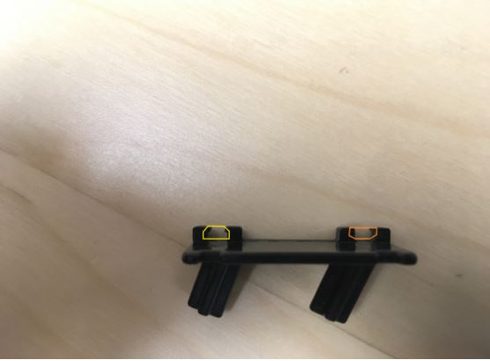

Ověřte instalaci snímačů Hall Effect v plastovém vedení:

Krok 6: Nainstalujte zpět ovládací panel

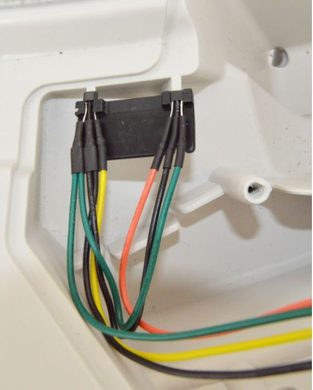

  • Zajistěte, aby všechny vodiče byly pod motorem
  • Zaklapněte drátěnou skříňku zpět
  • Namontujte motor (kabeláž: červená se zelenou, bílá s hnědou)
  • Namontujte plastovou část se senzorem Hall Effect na místo
  • Přidejte kousek pásky na snímač Hall Effect a zajistěte jej
  • Přidejte zástrčku zpět 3 konektory na desce s plošnými spoji





Krok 7: Zavřete jednotku zpět

  • řichyťte hlavní desku k plastovému panelu
  • Zašroubujte zpět 5 šroubů (ujistěte se, že jsou všechny vodiče zajištěny na svém místě a nejsou v procesu odpojeny)
  • Zašroubujte zpět 9 šroubů v zadní části základny



Krok 8: Připojte jej a vyzkoušejte

  • Jakmile je jednotka znovu sestavena, nainstalujte glóbus (dvakrát zkontrolujte, zda je převod motoru dobře zasunut do drážky glóbu)
  • Zaklapněte kapotu
  • Připojte napájecí zdroj
  • Pokud se jednotka nezapne automaticky, stiskněte tlačítko napájení
  • Nechte jednotku cyklovat
  • Užijte si opravenou jednotku
